HF-Transformator (Balun)

Phasenumkehrung

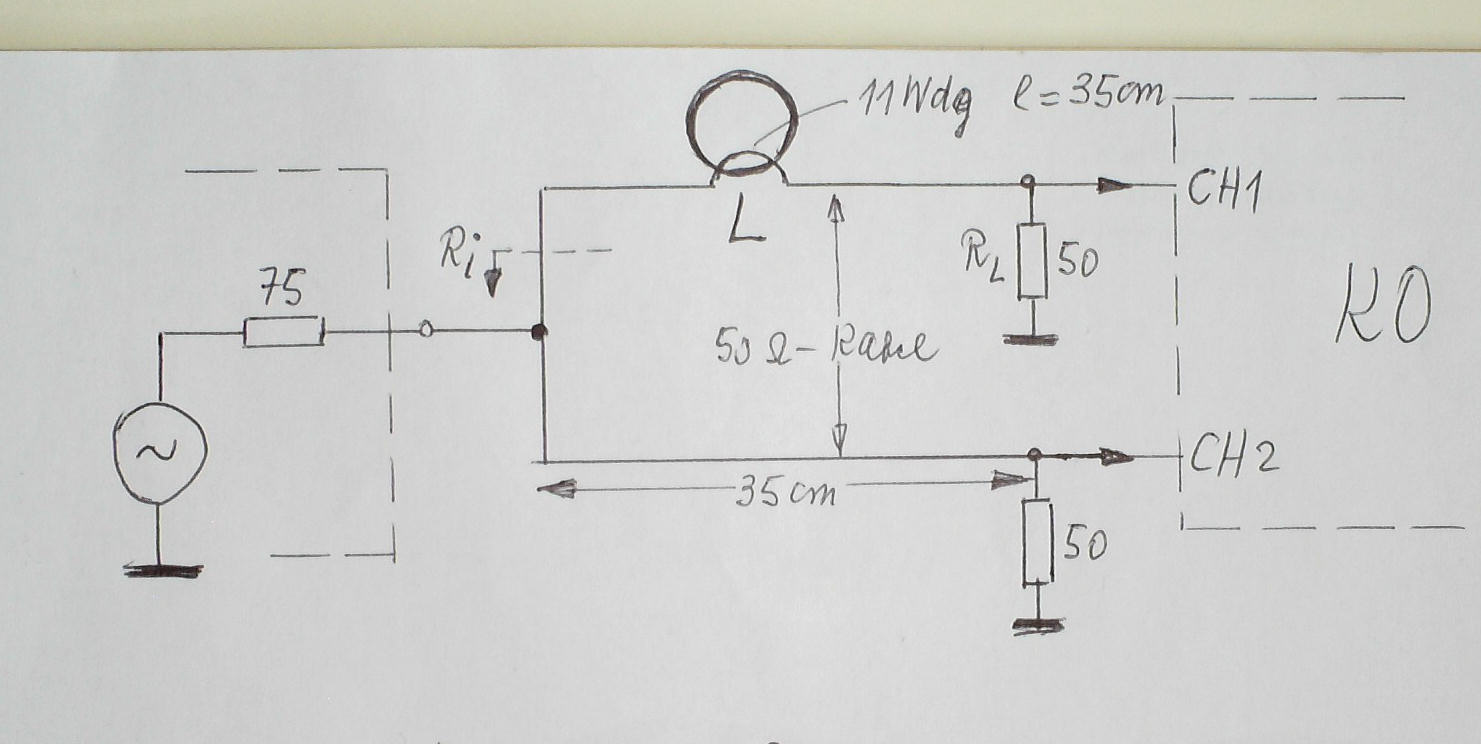

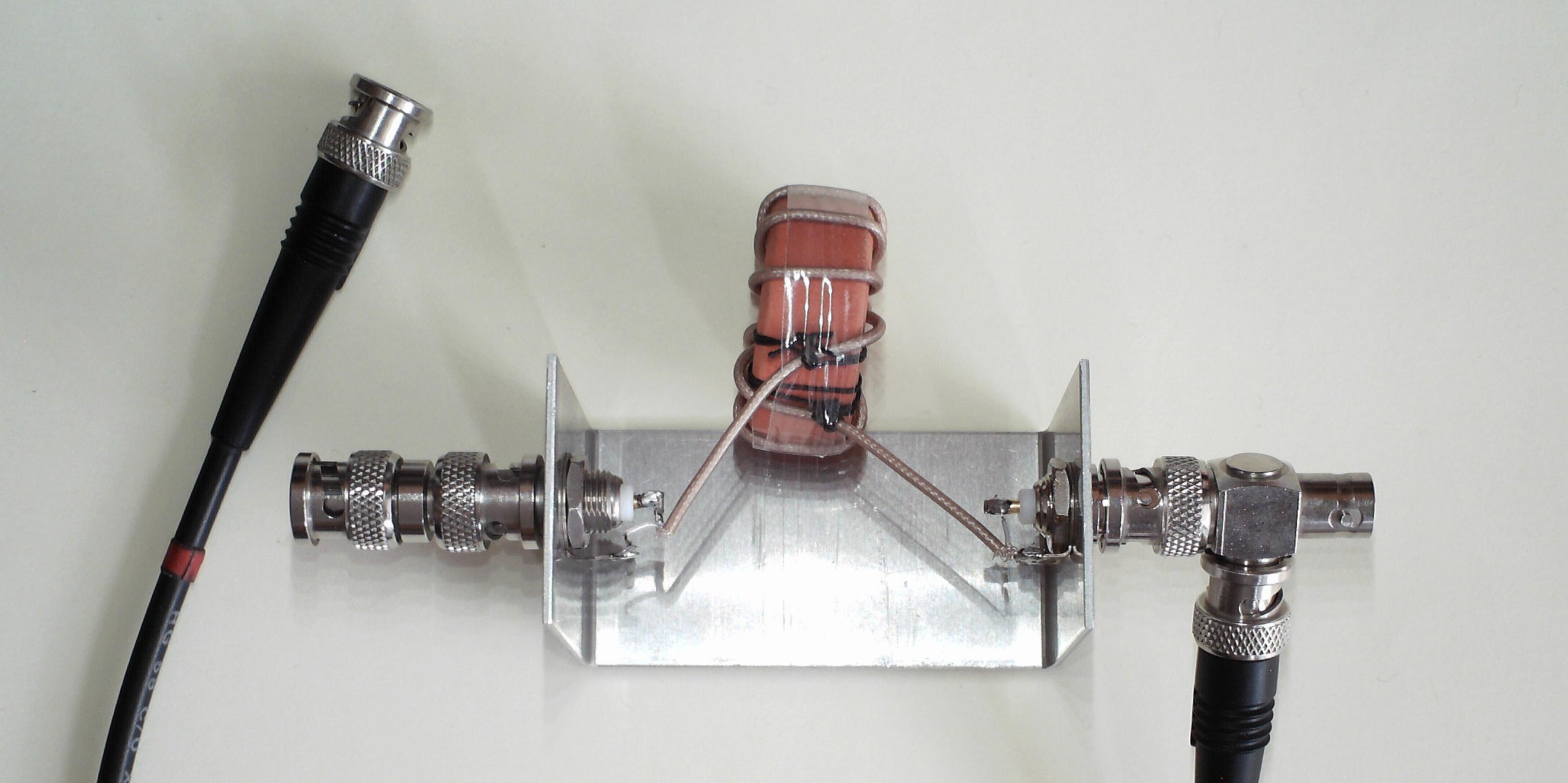

Möchte man aus einem Signal zwei Signale machen, die um 180 Grad phasenverschoben sind, dann bietet sich folgende Schaltung an: Das erste Bild zeigt den Schaltplan das zweite Bild den Aufbau.

Balun

Die folgende Schaltung liefert aus einem asymmetrischen ein symmetrisches Signal.

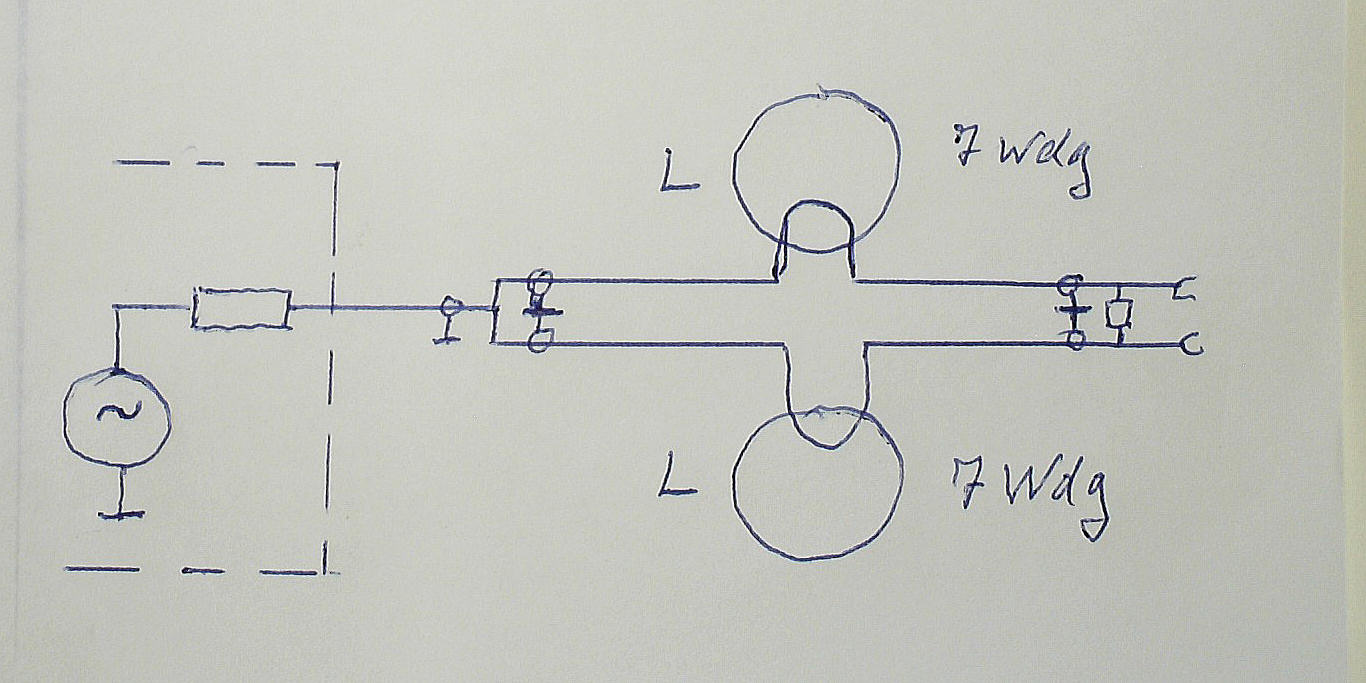

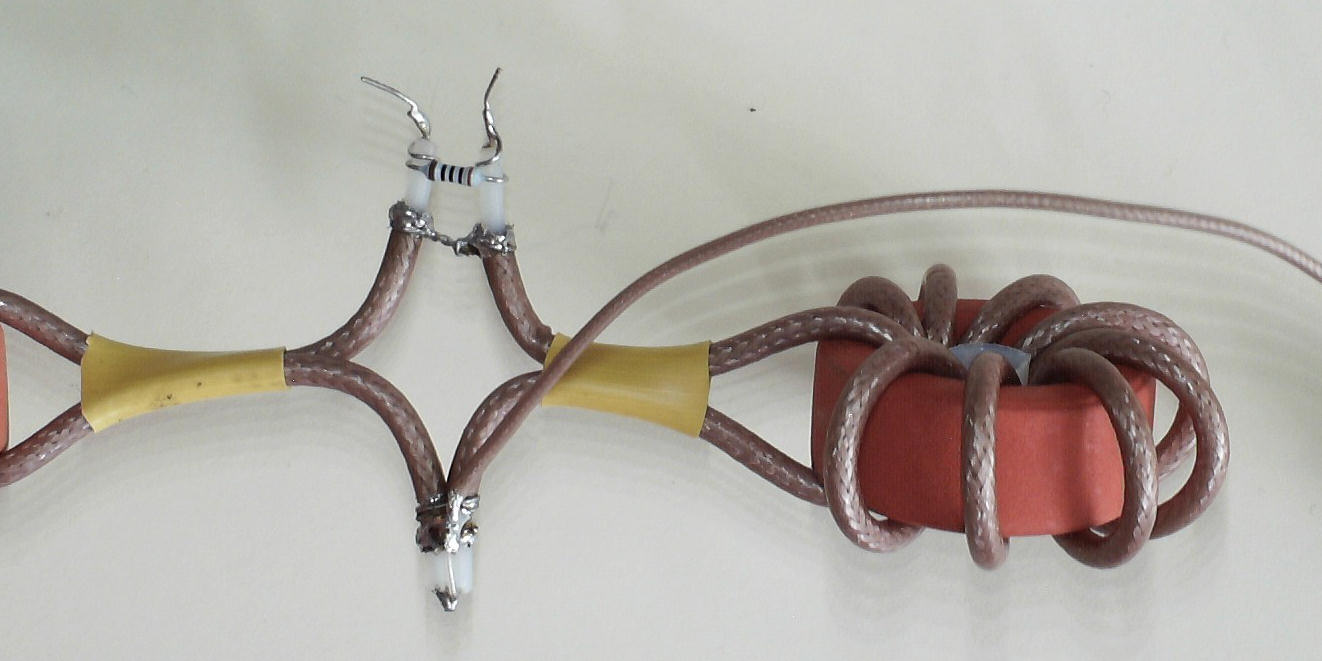

Das erste Bild zeigt den Schaltplan, die beiden folgenden den Aufbau.
