Sinus-Rechteck-Generator TE-22

Sinus-Rechteck-Generator TE-22: Röhrenbestückung:6MB8,6AQ8,6X4 Frequenzbereich: 4 Bereiche: 20Hz ... 200kHz Baujahr: Ab 1965?

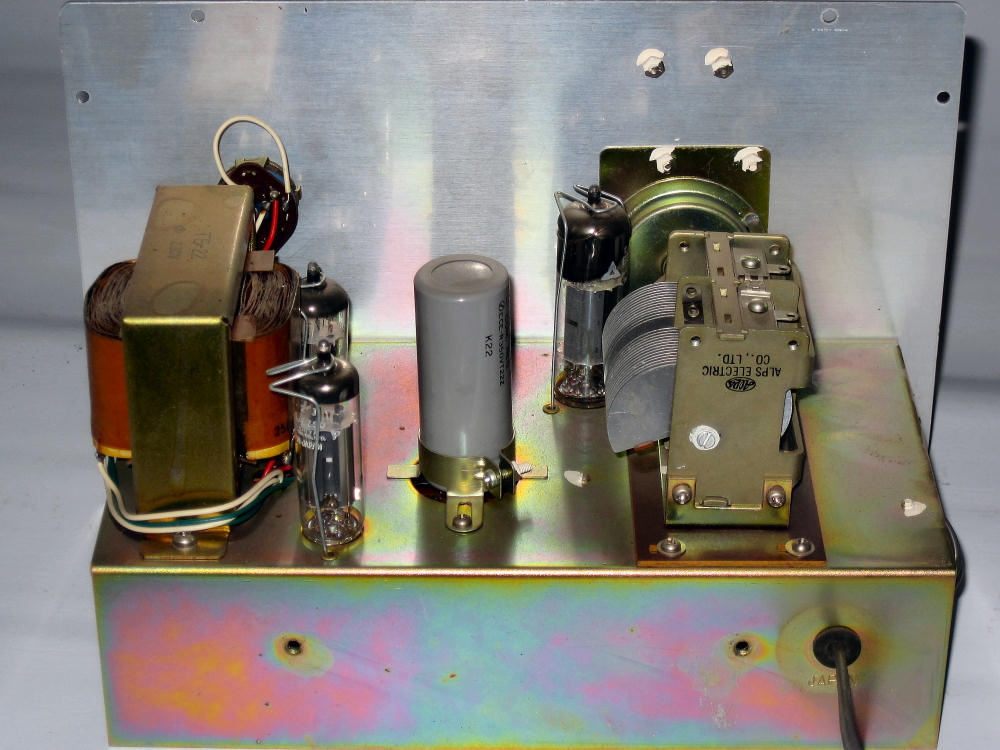

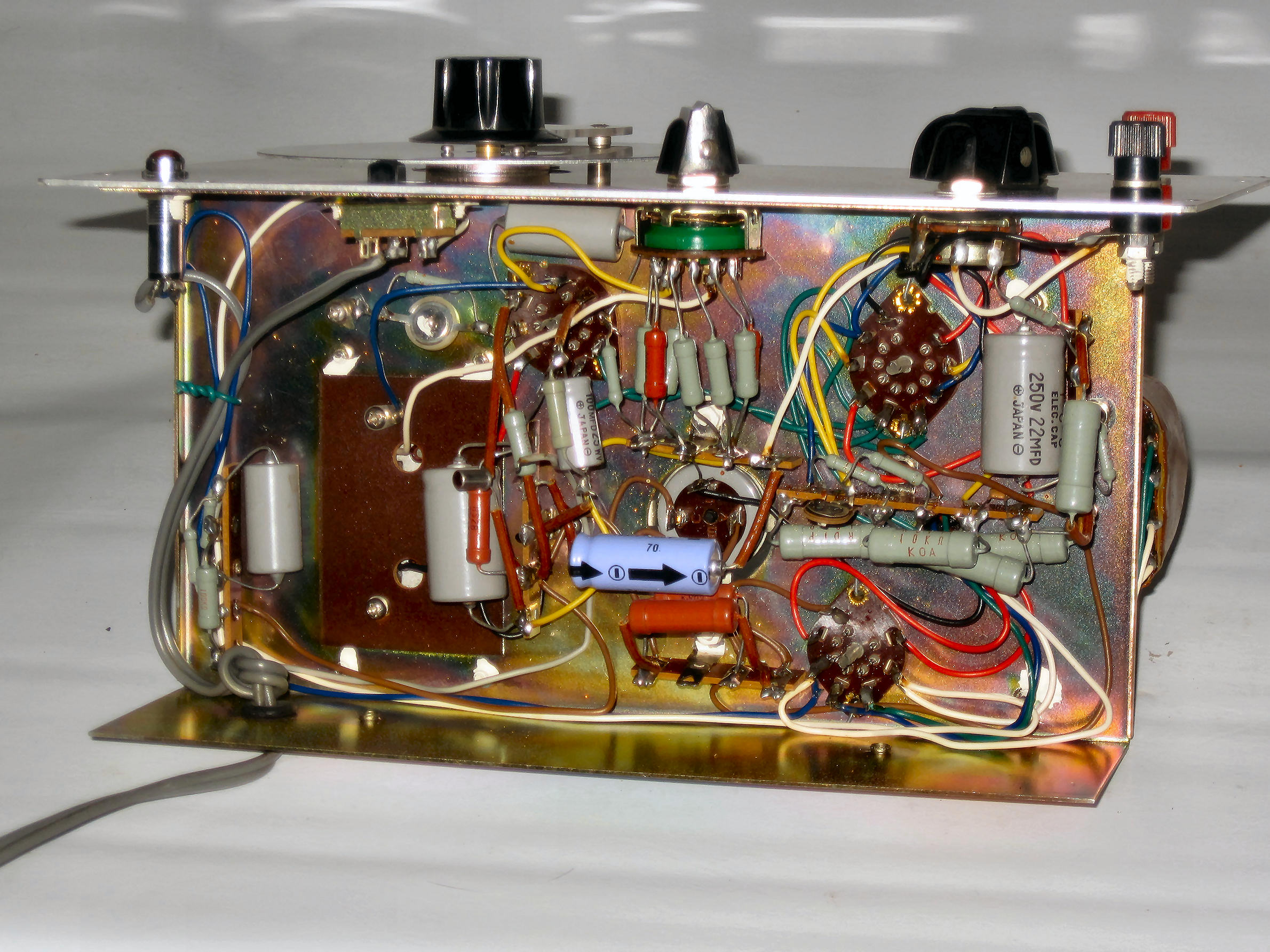

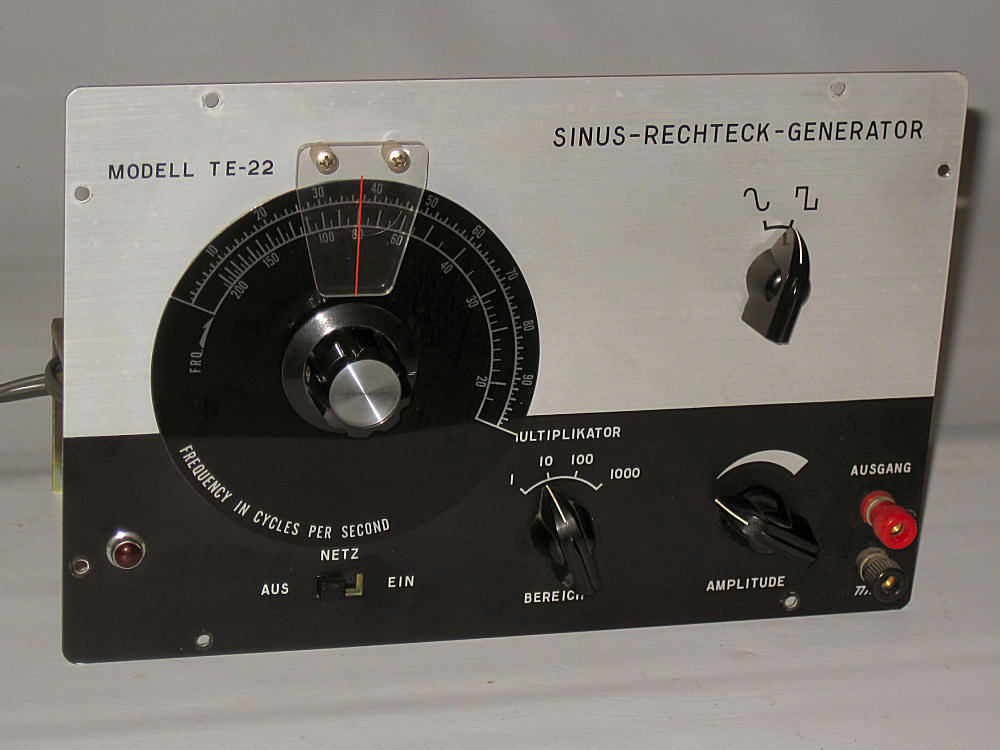

Nach RM.org ist der Hersteller des Gerätes eine japanische Fa. "Tech" Der Anstieg der Rechtecke beträgt etwa 500nS. Die Ausgangsspannung beträgt etwa 0 ... 20Vss. Hier einige Bilder von dem Gerät:

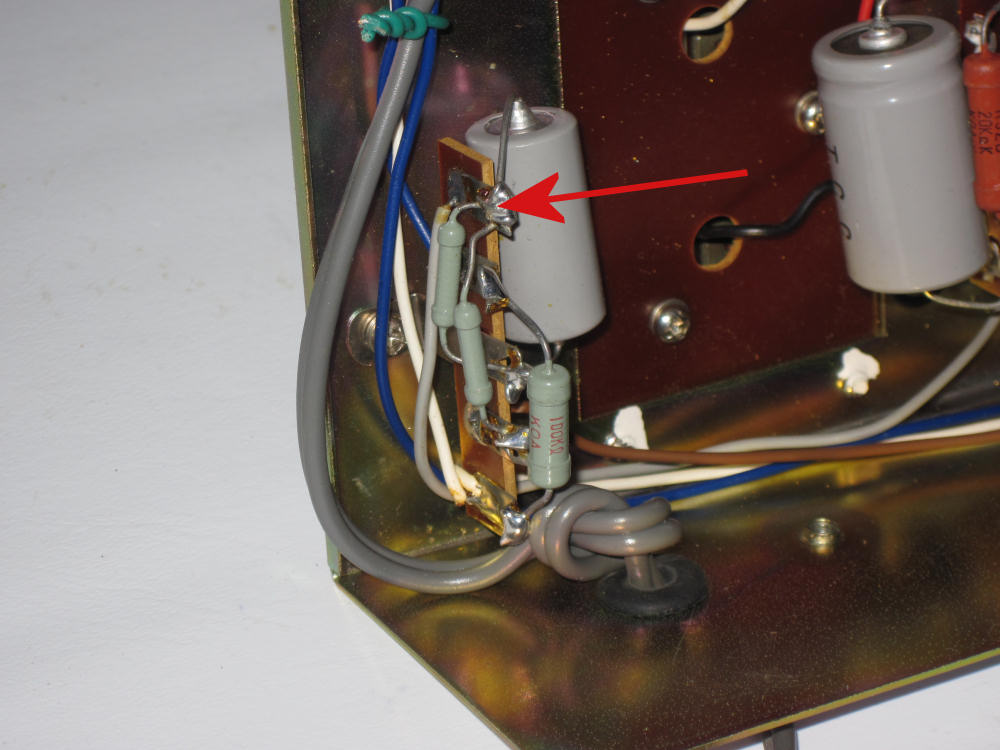

In der Schaltung fällt ein Spannungsteiler auf, der etwa 50 V liefert und zur Heizung der Röhren führt. Mir ist der Sinn nicht klar. In meinem Gerät hat ein Vorbesitzer die Leitung von der Heizung abgelötet.
